Aling Customized Centrifugal Fan Configuration ang Nag-o-optimize sa Pagganap ng Iyong System?

Ang mga inhinyero at mga espesyalista sa pagkuha ay nahaharap sa mga kumplikadong desisyon kapag tumutukoy na-customize na centrifugal fan mga sistema para sa mga pang-industriyang aplikasyon. Ang mga mekanikal na device na ito ay nagko-convert ng rotational energy sa airflow at pressure sa pamamagitan ng impeller action, na nagsisilbi sa mga kritikal na function sa HVAC, manufacturing, chemical processing, at power generation sector. Ang pag-unawa sa mga teknikal na ugnayan sa pagitan ng geometry ng impeller, konstruksiyon ng materyal, at kahusayan ng motor ay nagsisiguro ng pinakamainam na pagpili ng kagamitan na nagbabalanse sa paunang pamumuhunan sa mga gastos sa pagpapatakbo ng lifecycle.

Pag-unawa sa Centrifugal Fan Fundamentals

A na-customize na centrifugal fan gumagana sa prinsipyo ng radial acceleration. Ang hangin ay pumapasok sa axially sa pamamagitan ng impeller eye, pagkatapos ay pinabilis ito ng sentripugal na puwersa palabas kasama ang mga ibabaw ng talim sa 90 degrees sa direksyon ng paggamit. Kinokolekta ng volute housing ang high-velocity na hangin na ito at ginagawang static na presyon ang kinetic energy sa pamamagitan ng unti-unting pagpapalawak ng cross-sectional area. Ang kakayahan sa pagbuo ng presyon na ito ay nakikilala ang mga disenyong sentripugal mula sa mga alternatibong axial, na ginagawang mahalaga ang mga ito para sa mga system na may makabuluhang duct resistance o mga kinakailangan sa pagsasala.

Ang diameter ng impeller ay direktang nakakaimpluwensya sa mga katangian ng pagganap. Ang mas malalaking diameter ay nagpapagalaw ng mas maraming volume ng hangin sa mas mababang bilis ng pag-ikot, na nagpapahusay sa kahusayan at nagpapababa ng ingay. Ang mga karaniwang pang-industriya na impeller ay mula 200mm hanggang 3000mm, depende sa mga kinakailangan sa aplikasyon. Ang tiyak na pagkalkula ng bilis, na tinutukoy ng bilis ng pag-ikot, rate ng daloy, at pagtaas ng presyon, ay gumagabay sa wastong pag-uuri ng fan para sa bawat duty point.

Mga Uri ng Disenyo ng Impeller at Mga Katangian ng Pagganap

Kinakatawan ng geometry ng impeller ang pangunahing variable ng pag-customize na nakakaapekto sa kahusayan, kakayahan sa presyon, at paghawak ng particulate. Tatlong pangunahing pagsasaayos ng blade ang nangingibabaw sa mga pang-industriyang aplikasyon, bawat isa ay nag-aalok ng mga natatanging profile ng pagganap

Ang sumusunod na talahanayan ng paghahambing ay nagbubuod ng mga kritikal na pagkakaiba sa pagitan ng mga uri ng impeller:

Mga Pasulong na Kurbadong Impeller

Ang mga forward curved impeller, karaniwang tinatawag na mga disenyo ng squirrel cage, ay nagtatampok ng maraming mababaw na blades na nakakurba sa direksyon ng pag-ikot. Ang mga configuration na ito ay mahusay sa mga application na may mababang presyon at mataas na volume na nangangailangan ng mga compact footprint. Gayunpaman, ang overloading na power curve ay nagpapakita ng mga panganib sa pagpapatakbo—ang pagkarga ng motor ay tumataas nang malaki habang bumababa ang static na presyon, na posibleng magdulot ng pagkabigo ng motor kung magbabago ang resistensya ng system .

Mga Paatras na Kurbadong Impeller

Paatras na hubog na centrifugal fan ang mga configuration ay naghahatid ng higit na kahusayan sa pamamagitan ng mga aerodynamic blade profile na kurba sa direksyon ng pag-ikot. Ang mga impeller na ito ay nakakamit ng 75-85% na kahusayan habang pinapanatili ang mga katangian ng kapangyarihan na hindi nag-overload. Ang disenyo ng blade na naglilinis sa sarili ay pinahihintulutan ang katamtamang pagkarga ng alikabok, na ginagawa itong angkop para sa mga pang-industriya na tambutso at mga air handling unit. Nakakamit ng mga high-pressure na variant ang mga static pressure hanggang 1750 mmWC na may air volume na umaabot sa 950,000 CMH

Radial Blade Impeller

Ang mga disenyo ng radial ay gumagamit ng mga tuwid na blades na umaabot patayo sa rotation axis. Ang mga matatag na configuration na ito ay humahawak ng mga abrasive na materyales, stringy fibers, at particulate-laden airstream na makakasira ng mga curved blade. Kasama sa mga pang-industriya na aplikasyon ang pneumatic conveying, sandblasting system, at wood chip handling, kung saan ang tibay ay pumapalit sa pag-optimize ng kahusayan .

Kahusayan at Pagtutugma ng Application

Ang pagpili ng naaangkop na uri ng impeller ay nangangailangan ng pagsusuri sa kalidad ng hangin, mga kinakailangan sa presyon, at mga priyoridad sa kahusayan. Ang mga malinis na air application na may katamtamang presyon ay nangangailangan ng mga pabalik na hubog na disenyo. Mahusay na gumagana ang mga high-volume, low-pressure na HVAC system sa mga forward curved impeller. Ang mga abrasive o fibrous na materyales ay nag-uutos sa mga pagsasaayos ng radial blade sa kabila ng mas mababang kahusayan.

Pagpili ng Materyal para sa Customized na Application

Ang operating environment ay nagdidikta ng mga detalye ng materyal para sa na-customize na centrifugal fan pagtatayo. Ang sobrang temperatura, corrosive media, at mga antas ng abrasion ay nakakaimpluwensya sa haba ng buhay ng bahagi at mga agwat ng pagpapanatili. Kasama sa mga karaniwang materyales ang carbon steel, aluminyo na haluang metal, at iba't ibang grado ng hindi kinakalawang na asero, na may mga espesyal na coatings na magagamit para sa matinding mga kondisyon.

Ang sumusunod na talahanayan ay naghahambing ng mga opsyon sa materyal at ang kanilang pagiging angkop para sa iba't ibang kapaligirang pang-industriya:

Konstruksyon ng Carbon Steel

Ang mga karaniwang grado ng carbon steel ay nag-aalok ng mga solusyong matipid para sa pangkalahatang bentilasyon at malinis na hangin. Ang powder coating o epoxy finish ay nagpapahaba ng buhay ng serbisyo sa medyo kinakaing unti-unti na mga kapaligiran. Ang heavy-gauge welded construction ay lumalaban sa mga pressure hanggang 22 pulgadang water gauge para sa mga pang-industriyang duty cycle [^45^].

Mga Opsyon na Hindi kinakalawang na asero

Hindi kinakalawang na asero centrifugal fan tinutugunan ng konstruksiyon ang mga hinihinging kapaligiran sa pagproseso ng kemikal, paggawa ng pagkain, at mga aplikasyon sa dagat. Ang uri ng 304 na hindi kinakalawang na asero ay lumalaban sa mga organikong kemikal at karaniwang mga protocol sa paglilinis. Ang Type 316L ay nagbibigay ng superior chloride resistance para sa coastal installations at chemical scrubber system.

Aluminum Alloys

Ang mga aluminyo A356 alloy impeller, na ginawa sa pamamagitan ng low-pressure casting at T6 heat treatment, ay nakakamit ng tensile strengths na lampas sa 280 MPa na may elongation na higit sa 3.5% . Ang mga magaan na bahaging ito ay nagpapababa ng kabuuang timbang ng fan ng humigit-kumulang 60% kumpara sa mga katumbas ng bakal, na nakikinabang sa mga aplikasyon sa transportasyon at mga pag-install na may mga limitasyon sa istruktura. Ang konstruksiyon ng aluminyo ay nakakatugon din sa mga kinakailangan na lumalaban sa spark para sa mga aplikasyon ng sumasabog na kapaligiran.

Mga Espesyal na Coating at Alloys

Ang matinding kapaligiran ay maaaring mangailangan ng mga espesyal na materyales, kabilang ang titanium para sa superyor na corrosion resistance, Monel para sa marine application, o fiberglass reinforced plastic (FRP) para sa chemical resistance. Ang mga premium na opsyon na ito ay nagpapataas ng paunang puhunan ngunit binabawasan ang mga gastos sa lifecycle sa pamamagitan ng pinahabang agwat ng pagpapanatili.

Mga Pamantayan at Pagsunod sa Kahusayan ng Motor

Malaki ang epekto ng pag-uuri ng kahusayan ng motor na-customize na centrifugal fan operating economics. Ang International Electrotechnical Commission (IEC) ay nagtatatag ng mga klase sa kahusayan sa ilalim ng pamantayang 60034-30-1, na may mga utos ng regulasyon na nagtutulak sa pag-aampon ng mas mataas na mga antas ng kahusayan .

Ang sumusunod na talahanayan ay nagbabalangkas sa mga katangian ng klase ng kahusayan at mga kinakailangan sa pagsunod:

IE2 High Efficiency Motors

Ang mga IE2 na motor ay kumakatawan sa baseline para sa fractional horsepower na mga aplikasyon sa pagitan ng 0.12 kW at 0.75 kW sa ilalim ng kasalukuyang mga regulasyon. Ang mga motor na ito ay umaangkop sa mga pasulput-sulpot na aplikasyon ng tungkulin kung saan ang tuluy-tuloy na operasyon ay hindi nagbibigay-katwiran sa pamumuhunan ng premium na kahusayan.

Mga Kinakailangan sa IE3 Premium Efficiency

Mula noong Hulyo 2021, ipinag-uutos ng mga regulasyon ng EU ang kahusayan ng IE3 para sa mga motor sa pagitan ng 0.75 kW at 1000 kW . Centrifugal fan IE3 IE4 motor na kahusayan tinitiyak ng pagsunod ang pagbawas ng pagkonsumo ng enerhiya ng 15-20% kumpara sa mga katumbas ng IE2. Ang mga motor na ito ay nababagay sa mga aplikasyon ng tuluy-tuloy na operasyon, kabilang ang pang-industriyang bentilasyon at paglamig ng proseso.

IE4 Super Premium Efficiency

Ang mga motor na IE4 ay naghahatid ng pinakamataas na kahusayan para sa mga hinihingi na aplikasyon na may malapit-tuloy na operasyon. Ang mga kinakailangan sa regulasyon ay nag-uutos sa pagsunod sa IE4 para sa mga motor na 0.75-200 kW mula Hulyo 2023 . Nakakamit ng mga motor na ito ang mga antas ng kahusayan na higit sa 96%, na nagbibigay ng mabilis na pagbabalik sa pamumuhunan sa pamamagitan ng pagtitipid sa enerhiya sa kabila ng mas mataas na paunang gastos .

Timeline ng Pagsunod sa Regulatoryo

Dapat i-verify ng mga procurement team ang pagsunod sa kahusayan ng motor laban sa mga naaangkop na regulasyon. Ang mga motor na hindi sumusunod ay nahaharap sa mga paghihigpit sa pag-import at mga parusa sa pagpapatakbo sa mga regulated na merkado. Ang pagsasama ng variable frequency drive (VFD) sa mga IE2 na motor ay maaaring matugunan ang mga kinakailangan sa kahusayan sa ilang partikular na hurisdiksyon, bagama't tinitiyak ng direktang IE3 o IE4 na detalye ng motor ang pangkalahatang pagsunod .

Mga Parameter ng Pag-customize para sa Mga Industrial Application

Mga Detalye ng Impeller Diameter at Lapad

Pagpili ng centrifugal fan impeller diameter nangangailangan ng pagbabalanse ng mga kinakailangan sa pagganap na may mga pisikal na hadlang. Ang mga karaniwang diameter ay mula 200mm para sa mga compact HVAC unit hanggang 3000mm para sa mabibigat na pang-industriya na aplikasyon. Ang lapad ng impeller, na sinusukat nang axially, ay tumutukoy sa kapasidad ng airflow sa isang ibinigay na diameter. Ang mas malawak na mga impeller ay nagpoproseso ng mas malalaking volume ngunit nangangailangan ng proporsyonal na mas mataas na power input.

Kinakalkula ng software ng pagpili ang pinakamainam na diameter batay sa kinakailangang daloy ng daloy, presyon ng system, at bilis ng pag-ikot. Pinagsasama ng Euler equation ang diameter ng impeller na may mga anggulo sa paglo-load ng blade—ang mga maliliit na diameter ay nangangailangan ng mas matarik na mga anggulo ng blade upang makamit ang katumbas na pagtaas ng presyon .

Mga Kinakailangan sa Stati Pressure at CFM

High-pressure centrifugal fan hinihingi ng mga aplikasyon ang maingat na pagsusuri ng paglaban ng system. Kasama sa mga kinakailangan sa static na presyon ang pagkawala ng friction ng ductwork, resistensya ng filter, at pagbaba ng presyon ng bahagi. Ang pagmamaliit sa paglaban ng system ay nagreresulta sa hindi sapat na daloy ng hangin, habang ang sobrang pagtatantya ay nag-aaksaya ng enerhiya at nagpapataas ng ingay.

Ang mga karaniwang pang-industriya na tagahanga ay nakakamit ng mga static na presyon mula 0.5 hanggang 6.0 pulgadang column ng tubig, na may espesyal na mga disenyong may mataas na presyon na umaabot sa 70 pulgadang column ng tubig o mas mataas.  Ang pag-verify ng pagganap sa DIN 24166 Class 1 o BS 848 Class A na mga pamantayan ay nagsisiguro ng rate na paghahatid ng kapasidad.

Mga Pagsasaalang-alang sa Temperatura at Pangkapaligiran

Ang mga saklaw ng temperatura ng pagpapatakbo ay nakakaimpluwensya sa pagpili ng materyal at mga detalye ng tindig. Ang mga karaniwang fan ay tumatanggap ng mga temperatura hanggang 80°C, habang ang mga disenyong may mataas na temperatura na may stainless steel na konstruksyon ay patuloy na gumagana sa 350°C at paputol-putol sa 550°C. Ang mga application na may mataas na temperatura ay nangangailangan ng thermal expansion accommodation sa mga mounting design at shaft seal na na-rate para sa mataas na temperatura.

Pamamaraan ng Pagpili para sa B2B Procurement

Tinitiyak ng sistematikong pagpili na-customize na centrifugal fan tumutugma ang pagganap sa mga kinakailangan sa aplikasyon. Ang sumusunod na selection matrix ay gumagabay sa mga desisyon sa pagkuha:

Pagkalkula ng System Resistance

Ang tumpak na pagkalkula ng static na presyon ay nangangailangan ng kabuuan ng lahat ng mga bahagi ng system. Ang alitan ng ductwork ay depende sa diameter, haba, at pagkamagaspang sa ibabaw. Ang resistensya ng filter ay nag-iiba sa uri ng media at paglo-load. Ang mga liko, transition, at damper ay nag-aambag ng karagdagang pagkalugi. Ang inirerekumendang kasanayan ay tumutukoy sa mga tagahanga na nakakamit ang kinakailangang CFM sa 1.25 beses ang kalkuladong presyon ng system upang matiyak ang isang sapat na margin ng pagganap.

Pagtutugma ng Fan Curve sa Operating Point

Ang pinakamainam na kahusayan ay nangyayari kapag ang operating point ng system ay nag-intersect sa fan curve malapit sa Best Efficiency Point (BEP). Ang pagpapatakbo ng makabuluhang kaliwa ng BEP ay nagdudulot ng kawalang-tatag at recirculation. Ang right-of-BEP na operasyon ay nagpapababa ng kahusayan at nagpapataas ng ingay. Ang mga variable na frequency drive ay nagpapagana ng operasyon sa maraming duty point habang pinapanatili ang kahusayan.

Mga Pagsasaalang-alang sa Pag-install at Pagpapatakbo

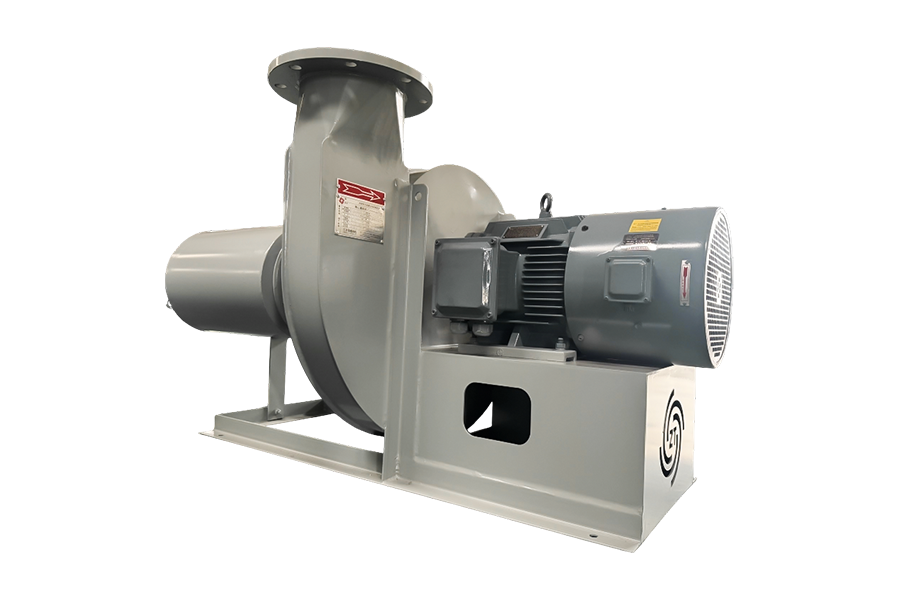

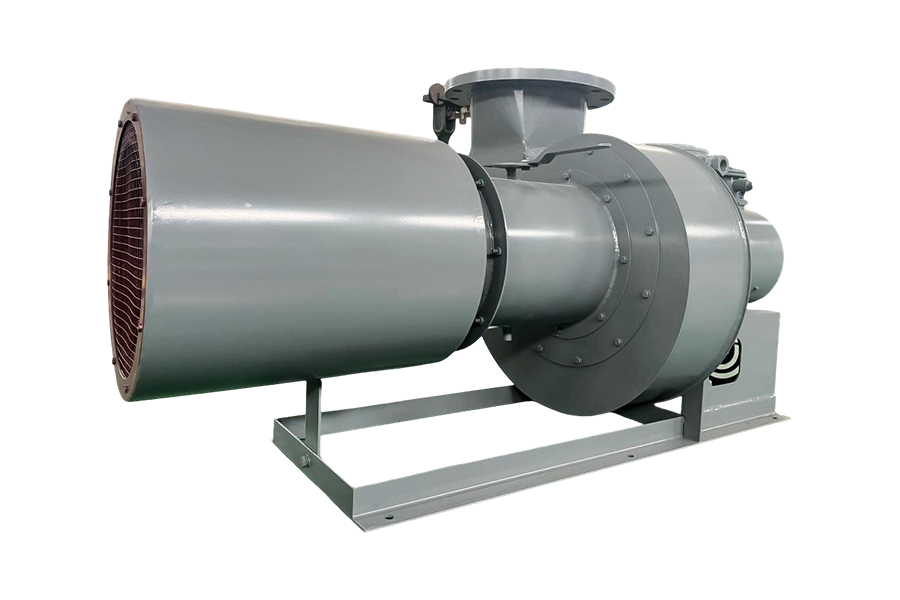

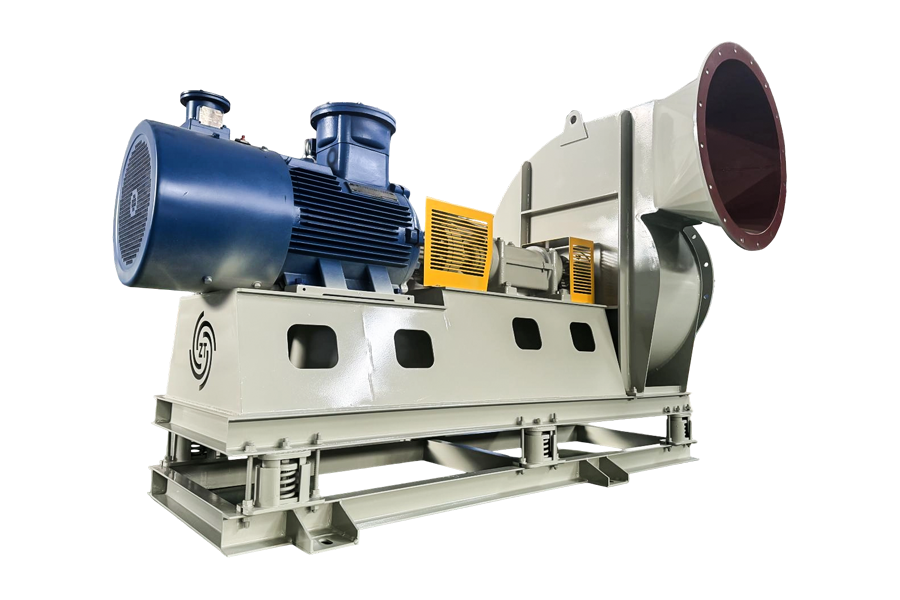

Mga Opsyon sa Configuration ng Drive

Direktang inilalagay ng mga configuration ng direktang drive ang impeller sa baras ng motor, na inaalis ang mga pagkawala ng belt at pagpapanatili. Ang mga compact arrangement na ito ay umaangkop sa mga malinis na air application na may pare-parehong mga kinakailangan sa tungkulin. Pinapayagan ng mga belt drive system ang pagsasaayos ng bilis sa pamamagitan ng mga pagbabago sa ratio ng pulley at nagbibigay ng paghihiwalay ng motor mula sa mga temperatura ng airstream. Ang mga coupling drive ay nag-aalok ng intermediate na kahusayan na may kaunting mga kinakailangan sa pagpapanatili.

Pagsasama ng VFD at Pagkontrol ng Bilis

Inaayos ng mga variable frequency drive ang bilis ng motor upang tumugma sa iba't ibang pangangailangan ng system, na naghahatid ng makabuluhang pagtitipid ng enerhiya kumpara sa kontrol ng damper. Ang mga batas ng fan ay nagdidikta na ang daloy ng hangin ay nag-iiba nang linear sa bilis, ang presyon ay nag-iiba sa bilis ng squared, at ang kapangyarihan ay nag-iiba sa bilis ng cubed. Ang 20% ​​na pagbabawas ng bilis ay nagbubunga ng humigit-kumulang 50% na matitipid sa kuryente .

Pagpapanatili at Buhay ng Serbisyo

Ang mga karaniwang pang-industriya na tagahanga ay nakakamit ng 40,000 hanggang 100,000 na oras ng buhay ng earing, depende sa mga kondisyon ng operating. Ang mga grease-lubricated bearings ay nangangailangan ng pana-panahong relubrication, habang ang mga oil bath system ay nag-aalok ng mga pinahabang agwat. Ang pagbabalanse ng impeller sa ISO 1940 Grade 6.3 o 2.5 ay nagpapaliit ng vibration at nagpapahaba ng buhay ng bahagi [^52^]. Ang regular na inspeksyon ng pagkasuot ng talim, lalo na sa mga particulate-laden application, ay humahadlang sa sakuna na pagkabigo.

Mga Madalas Itanong

Paano ko pipiliin ang tama paatras-kurba d centrifugal fan para sa aking aplikasyon?

Ang pagpili ay nangangailangan ng pagtukoy ng apat na parameter: kinakailangang airflow (CFM), kabuuang static pressure ng system (inches water gauge), air density sa operating temperature, at katanggap-tanggap na antas ng ingay. Ang mga backward curved impeller ay nababagay sa mga application na nangangailangan ng medium hanggang high static pressure (hanggang 15 in. w.g.) na may malinis o medyo maalikabok na hangin. Nakakamit ng mga fan na ito ang 75-85% na kahusayan at nagtatampok ng mga hindi overloading na kurba ng kuryente na nagpoprotekta sa mga motor mula sa labis na karga. Itugma ang fan curve sa iyong system resistance curve, na tinitiyak na ang operating point ay nasa loob ng 80-100% ng BEP flow rate para sa pinakamainam na kahusayan .

Ano ang pinagkaiba high-pressure centrifugal fan mga disenyo mula sa karaniwang mga modelo?

Ang mga high-pressure centrifugal fan ay nagsasama ng mga espesyal na disenyo ng impeller at matatag na konstruksyon upang makamit ang mga static na presyon na lampas sa karaniwang mga saklaw. Ang mga unit na ito ay karaniwang gumagamit ng mga backward curved o radial impeller na may reinforced blade construction, heavy-gauge welded housings na may rating na 22 in. w.g., at precision-balanced na mga bahagi upang makatiis ng mas mataas na antas ng stress. Kasama sa mga application ang mahabang duct run, high-efficiency filtration system, at pneumatic conveying kung saan lumampas sa 10 in. w.g. Ang karaniwang mga fan ay karaniwang humahawak ng 0.5-6 in. w.g., habang ang mga high-pressure na disenyo ay umaabot sa 70 in. w.g.

Aling klase ng kahusayan ng motor ang dapat kong tukuyin para sa patuloy na mga aplikasyon ng tungkulin?

Ang mga patuloy na aplikasyon sa tungkulin (24/7 na operasyon) ay nagbibigay-katwiran sa mga IE4 Super Premium Efficiency na mga motor sa kabila ng mas mataas na paunang gastos. Ang 10% na pagpapabuti ng kahusayan sa mga IE3 na motor ay bumubuo ng isang mabilis na pagbabayad sa pamamagitan ng pagtitipid ng enerhiya. Para sa mga application na tumatakbo nang 4,000 oras taun-taon, kinakatawan ng IE3 Premium Efficiency ang minimum na detalye sa ilalim ng mga regulasyon ng EU para sa mga motor na higit sa 0.75 kW. Ang pasulput-sulpot na tungkulin o mga pana-panahong aplikasyon ay maaaring gumamit ng mga IE2 na motor kung saan pinahihintulutan ng mga regulasyon. Palaging i-verify ang mga lokal na kinakailangan sa regulasyon, dahil ang mga mandato ng kahusayan ay nag-iiba ayon sa hurisdiksyon at ang mga petsa ng pagpapatupad ay umaabot hanggang 2023 para sa pagsunod sa IE4.

Paano ginagawa centrifugal fan impeller diameter pagpili nakakaapekto sa pagganap at kahusayan?

Ang diameter ng impeller ay direktang nakakaimpluwensya sa kapasidad ng airflow, pagbuo ng presyon, at mga kinakailangan sa bilis ng pag-ikot. Ang mas malalaking diameter ay nagpapagalaw ng mas malaking dami ng hangin sa mas mababang RPM, na nagpapahusay sa kahusayan at nagpapababa ng ingay. Gayunpaman, ang pagpili ng diameter ay dapat balansehin ang mga kinakailangan sa pagganap na may mga pisikal na hadlang at mga limitasyon sa bilis ng tip. Ang tiyak na pagkalkula ng bilis (ns = 5.54 × n × √Q / H^(3/4)) ay gumagabay sa wastong sukat. Ang sobrang diameter na nauugnay sa mga kinakailangan ng system ay nagdudulot ng operasyon sa kaliwang bahagi ng BEP, na nagpapababa ng kahusayan at posibleng magdulot ng kawalang-tatag. Ang hindi sapat na diameter ay nangangailangan ng mas mataas na bilis ng pag-ikot upang makamit ang na-rate na pagganap, pagtaas ng ingay at pagkasira

Mga sanggunian

1. Blauberg Motors. (2025). Ano ang Pagkakaiba sa pagitan ng Forward at backward centrifugal fan? Mga Teknikal na Mapagkukunan ng Blauberg .
2. AirPro Fan & Blower Company. (2026). Mga Materyales ng Konstruksyon para sa Industrial Fans at Blower. Teknikal na Dokumentasyon ng AirPro .
3. Hartzell Air Movement. (2025). Gabay sa Pagpili ng Centrifugal Fan: Pagpili ng Tamang Uri. Blog ng Hartzell Engineering .
4. ebm-papst. (2018). Mga Centrifugal Fan - Mga Pangunahing Prinsipyo. ebm-papst Teknikal na Dokumentasyon .
5. Mga Custom na Tagahanga Australia. (2024). Centrifugal Fan Impeller 101: Mga Uri at Aplikasyon. Gabay sa Teknikal na Mga Tagahanga ng Swinnerton Industrial .
6. Witt & Sohn AG. (2024). Energy Efficiency (EcoDesign) para sa Industrial Fans. Witt & Sohn Teknikal na Dokumentasyon .
7. Victory Motor. (2025). Pagbabagong Pagganap: Paano Muling Tinutukoy ng IE3 at IE4 Motors ang Mga Pamantayan ng Industriya. Pagsusuri ng Victory Motor Industry .
8. Hoyer Motors. (2025). IE1, IE2, IE3, IE4 Mga Pagkakaiba sa Motor. Hoyer Motors Knowledge Bank .
9. Gabay sa Industrial Fans at Blower. (2025). Industrial Centrifugal Fans & Blower: Ultimate Guide to High-Efficiency Air Movement. Mga Mapagkukunan ng Industriya ng Ningbo Yichou .
10. Usha Die Casting Industries. (2025). Mga Detalye ng Backward Curved Centrifugal Fan. Teknikal na Data ng Tagahanga ng Symbiosis .
