Paano Ka Pumili ng Heavy Duty Centrifugal Fan para sa Industrial Use?

Pagtukoy ng tama mabigat na tungkulin na centrifugal fan para sa isang pang-industriya na aplikasyon ay isa sa mga pinakakinahinatnang desisyon sa isang bentilasyon o proseso ng disenyo ng air system. Ang isang maliit na fan ay hindi maaaring madaig ang resistensya ng system at nabigo upang maihatid ang kinakailangang daloy ng hangin. Ang isang napakalaking fan ay nag-aaksaya ng enerhiya, nagpapataas ng ingay, nagpapabilis sa pagkasira ng bearing, at madalas na gumagana sa isang hindi matatag na rehiyon ng curve ng pagganap nito. Para sa mga procurement engineer, plant manager, at wholesale distributor, ang gabay na ito ay nagbibigay ng engineering-level evaluation framework na sumasaklaw sa disenyo ng impeller, aerodynamic performance, pagpili ng motor, pagtutugma ng application, at sourcing criteria.

Ano ang isang Heavy Duty Centrifugal Fan? Mga Pangunahing Prinsipyo sa Pagpapatakbo

Ang isang centrifugal fan ay nagpapabilis ng hangin sa pamamagitan ng paglilipat ng rotational kinetic energy mula sa isang hinimok na impeller patungo sa airstream. Ang hangin ay pumapasok sa impeller nang axially sa mata (gitna), ay pinabilis sa radially palabas ng mga umiikot na blades, at lumabas sa isang volute casing kung saan ang velocity pressure ay na-convert sa static pressure. Ang terminong "mabigat na tungkulin" sa pang-industriyang pag-uuri ng fan ay tumutukoy sa mga fan na binuo upang pangasiwaan ang mataas na mga pangangailangan sa pagpapatakbo — kabilang ang mataas na static pressure na higit sa 1,000 Pa, tuluy-tuloy na duty cycle sa matataas na temperatura, mga airstream na kinakaing unti-unti o puno ng particle, at structural loading mula sa malalaking diameter ng impeller at mataas na bilis ng pag-ikot.

Conversion ng Airflow at Mekanismo ng Pagbuo ng Presyon

Ang pangunahing relasyon sa pagganap sa isang centrifugal fan ay inilalarawan ng mga batas ng fan, na namamahala sa kung paano nagbabago ang dami ng airflow (m3/h), static pressure (Pa), shaft power (kW), at antas ng ingay sa bilis at laki ng impeller. Ang mga ugnayang ito ay inaayos ng fluid mechanics at pantay na nalalapat sa lahat ng disenyo ng centrifugal fan:

• Ang dami ng airflow ay direktang nag-iiba sa impeller rotational speed (rpm) — ang pagdodoble ng bilis ay nagdodoble ng daloy
• Ang static na presyon ay nag-iiba sa parisukat ng bilis ng impeller — pagdodoble ng bilis ng quadruples na presyon
• Ang lakas ng shaft ay nag-iiba ayon sa cube ng bilis ng impeller — ang pagdodoble ng bilis ay nagpapataas ng konsumo ng kuryente sa isang factor na walong
• Para sa geometrically similar fan sa parehong bilis, nag-iiba ang airflow sa cube ng diameter ng impeller, at nag-iiba ang pressure sa square ng diameter.r

Ang mga batas na ito ay may direktang implikasyon para sa gastos ng enerhiya sa mga variable-load na sistema ng bentilasyon. Ang isang variable frequency drive (VFD) na nagpapababa ng bilis ng fan ng 20% ​​ay binabawasan ang pagkonsumo ng kuryente ng humigit-kumulang 49%, kaya naman ang kontrol ng VFD ay karaniwang detalye sa modernong disenyo ng industriyang bentilasyon na matipid sa enerhiya.

Mga Uri ng Impeller, Mga Materyal, at Disenyo ng Istruktura

Mga Uri at Materyal ng Impeller ng Heavy Duty Centrifugal Fan

Ang geometry ng impeller blade ay ang pangunahing determinant ng katangian ng pressure-volume ng centrifugal fan, peak ng kahusayan, at pagiging angkop para sa iba't ibang kondisyon ng kalidad ng hangin. Ang tatlong pangunahing blade geometries - paatras-kurba, pasulong-kurba, at radial - bawat isa ay nagsisilbi ng iba't ibang presyon, kahusayan, at mga kinakailangan sa paghawak ng kontaminasyon. Inihahambing ng talahanayan sa ibaba ang mga disenyong ito sa mga parameter na pinakanauugnay sa mga desisyon sa pagkuha ng industriya.

Ang pagpili ng materyal para sa mga mabigat na tungkulin na impeller ay depende sa temperatura, kemikal na komposisyon, at abrasive na nilalaman ng hinahawakang airstream. Ang karaniwang carbon steel (S235JR o S355JR bawat EN 10025) ay ginagamit para sa ambient-temperature clean-air application. Ang hot-dip galvanized o epoxy-coated na carbon steel ay nagpapahaba ng buhay ng serbisyo sa medyo kinakaing unti-unti na mga kapaligiran. Ang hindi kinakalawang na asero (304 o 316L) ay tinukoy para sa bentilasyon ng halaman ng kemikal at mga kapaligiran sa pagproseso ng pagkain. Ang high-chrome wear-resistant steel (karaniwang 28% Cr content) ay ginagamit sa pagpoproseso ng mineral at mga aplikasyon ng planta ng semento kung saan ang abrasive particle impact ang pangunahing mekanismo ng pagkabigo.

Airflow, Static Pressure, at System Resistance Matching

Heavy Duty Centrifugal Fan Airflow at Static Pressure Specs

Ang tamang aerodynamic sizing ay nangangailangan ng pag-plot ng performance curve ng fan laban sa system resistance curve. Ang operating point ng system ay ang intersection ng dalawang curve na ito. Ang isang mahusay na napiling fan ay gumagana sa o malapit sa pinakamataas na punto ng kahusayan nito sa kondisyon ng pagpapatakbo ng disenyo. Ang pagpapatakbo sa dulong kaliwa ng peak efficiency point ay nanganganib sa pag-akyat — isang aerodynamic instability na nagdudulot ng cyclic flow reversal, matinding vibration, at mabilis na pagkasira ng impeller fatigue. Ang talahanayan sa ibaba ay nagbibigay ng sanggunian heavy-duty na centrifugal fan airflow at static pressure specs sa mga tipikal na kategorya ng laki ng fan ng industriya.

Ang mga kinakailangan sa static na presyon para sa isang duct system ay kinakalkula sa pamamagitan ng pagbubuod ng lahat ng pressure losses sa pinakamahabang duct run — kabilang ang straight duct friction losses (kinakalkula ayon sa Darcy-Weisbach equation), fitting losses (bends, contractions, expansions), filter at coil pressure drops, at terminal device resistance. Dapat tukuyin ng mga mamimili ang kabuuang static pressure ng system sa rate ng airflow ng disenyo, hindi lang isa sa mga halagang ito, kapag humihiling ng pagpili ng fan mula sa mga supplier.

Motor Power, Drive Configuration, at Efficiency Rating

Heavy Duty Centrifugal Fan Motor Power at Efficiency Rating

Pagpili ng motor para sa a heavy-duty na centrifugal fan dapat isaalang-alang ang kadahilanan ng serbisyo, kasalukuyang pagsisimula, configuration ng drive, at klase ng kahusayan sa enerhiya. Ang na-rate na kapangyarihan ng motor ay dapat na lumampas sa lakas ng fan shaft sa maximum na operating point ng system — karaniwang may service factor na 1.10 hanggang 1.25 na inilalapat sa kinakalkula na shaft power upang maiwasan ang thermal overload sa panahon ng demand peak o system resistance variations.

Direktang nakakaapekto ang configuration ng drive sa flexibility ng pag-install, kakayahan sa pagsasaayos ng bilis, at access sa pagpapanatili:

• Direktang pagmamaneho: Ang impeller ay direktang naka-mount sa motor shaft. Ang pagsasaayos na ito ay nag-aalis ng mga pagkawala ng sinturon (karaniwang 3–5% na kahusayan kumpara sa belt drive), binabawasan ang pagpapanatili, at nagbibigay ng isang compact installation envelope. Ang direktang pagmamaneho ay pamantayan para sa mas maliliit na fan hanggang sa humigit-kumulang 30 kW at para sa mga fan na nangangailangan ng tumpak na kontrol sa bilis sa pamamagitan ng VFD.

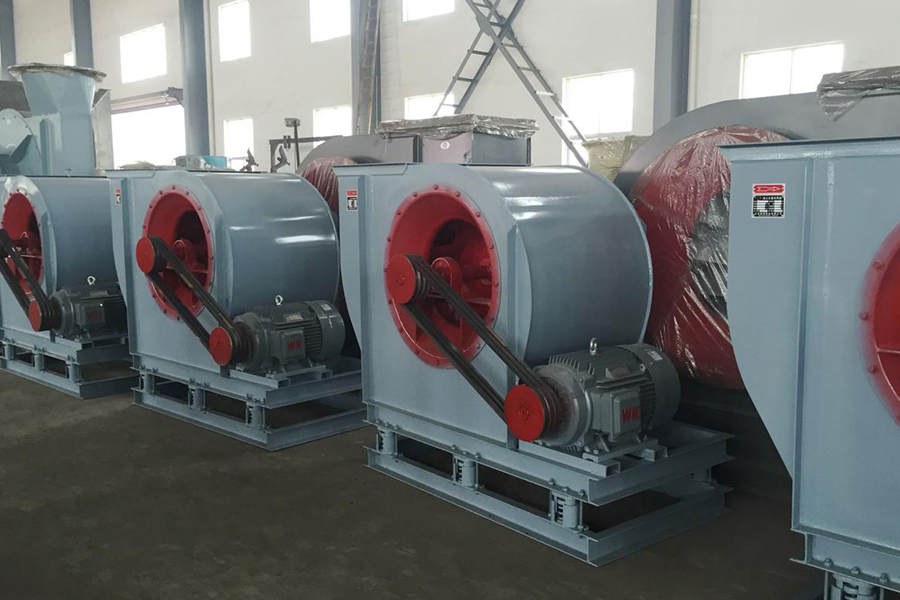

• Belt drive (V-belt o poly-V): Ang motor ay nagtutulak sa fan shaft sa pamamagitan ng isang sheave at belt arrangement. Binibigyang-daan ng belt drive ang pagsasaayos ng bilis ng impeller sa pamamagitan ng pagpapalit ng mga diameter ng sheave — kapaki-pakinabang para sa field commissioning kung saan ang eksaktong resistensya ng system ay hindi tiyak sa yugto ng disenyo. Ang mga karaniwang V-belt drive ay nagpapakilala ng 3–5% na pagkawala ng transmission. Binabawi ng mga cogged o synchronous belt ang 1–2% ng pagkawalang ito.
• Coupled drive: Ang motor and fan shaft are connected through a flexible coupling. Ginagamit sa malalaking bentilador na higit sa 75 kW kung saan ang direktang pag-mount sa isang motor shaft ay mekanikal na hindi praktikal. Nangangailangan ng tumpak na pagkakahanay ng baras upang maiwasan ang napaaga na tindig at pagkasira ng pagkakabit.

Ang pag-uuri ng kahusayan sa enerhiya ng motor ay sumusunod sa mga pamantayan ng IE (International Efficiency) na tinukoy sa IEC 60034-30-1. Ang IE3 (Premium Efficiency) ay ang minimum na mandatoryong klase para sa mga motor na higit sa 0.75 kW sa European Union sa ilalim ng EU Regulation 2019/1781, epektibo sa Hulyo 2023. Ang IE4 (Super Premium Efficiency) ay lalong tinutukoy sa mga kontrata sa pagbili para sa tuluy-tuloy na tungkulin na pang-industriya na fan para mabawasan ang gastos sa enerhiya sa lifecycle. Ang heavy-duty centrifugal fan motor power at efficiency rating dapat palaging susuriin nang magkasama — ang isang mas mataas na kahusayan na motor sa parehong na-rate na kapangyarihan ay nagpapababa ng taunang pagkonsumo ng enerhiya at gastos sa pagpapatakbo sa haba ng serbisyo ng fan.

Mga Aplikasyon para sa Pang-industriya na Bentilasyon at Mga Kinakailangang Pangkapaligiran

Heavy Duty Centrifugal Fan para sa Industrial Ventilation System

The heavy-duty na centrifugal fan para sa mga pang-industriyang sistema ng bentilasyon Ang merkado ay sumasaklaw sa isang malawak na hanay ng mga kapaligiran sa proseso, bawat isa ay nagpapataw ng partikular na materyal, patong, sealing, at mga kinakailangan sa kaligtasan sa paggawa ng fan. Ang mga sumusunod na kategorya ay kumakatawan sa mga pinakakaraniwang pang-industriya na mga segment ng aplikasyon kasama ang kanilang pagtukoy sa mga teknikal na kinakailangan:

• Foundry at metalworking na bentilasyon: Hinahawakan ang mataas na temperatura na hangin (hanggang 300–400 degrees Celsius) na may metal na usok at pinong particulate na nilalaman. Nangangailangan ng mataas na temperatura na bearing lubrication, thermally insulated bearing pedestal, at wear-resistant impeller coatings. Dapat pigilan ng mga shaft seal ang pagpasok ng mga nakasasakit na particle sa bearing housing.
• Mga tagahanga ng chemical plant at exhaust scrubber: Hinahawakan ang mga corrosive gas stream na naglalaman ng acidic o alkaline compound. Nangangailangan ng FRP (fiber-reinforced plastic) o stainless steel impeller at casing construction, PTFE o mechanical shaft seal, at spark-resistant construction kung may mga nasusunog na singaw.
• Pagproseso ng semento at mineral: Hinahawakan ang hangin na puno ng alikabok sa matataas na konsentrasyon — hanggang ilang daang gramo bawat metro kubiko sa mga hilaw na mill at kiln exhaust application. Nangangailangan ng radial (paddle) impeller na may mga hard-faced blade leading edges, mapapalitang wear liners sa casing inlet zone, at matibay na shaft seal arrangement upang maiwasan ang pagpasok ng alikabok sa mga bearings.
• Tunnel at underground mine ventilation: Nangangailangan ng sertipikasyon ng ATEX o IECEx para sa mga potensyal na sumasabog na atmospheres, mataas na integridad ng istruktura para sa malalaking diameter ng impeller, at disenyong mababa ang ingay para sa mga inookupahang espasyo sa ilalim ng lupa. Ang nababaligtad na kakayahan ng bentilador ay kinakailangan sa mga sistema ng emergency na bentilasyon ng minahan.
• Boiler forced draft (FD) at induced draft (ID) fan: Hinahawakan ng mga FD fan ang nakapaligid na hangin sa mataas na volume at katamtamang presyon. Pinangangasiwaan ng mga tagahanga ng ID ang mainit, maalikabok, kinakaing unti-unti na gas ng tambutso sa mataas na temperatura. Ang mga tagahanga ng ID ay nangangailangan ng higit na matatag na mga detalye ng materyal kaysa sa mga tagahanga ng FD para sa parehong kapasidad ng boiler.

Wholesale Sourcing: Pagpepresyo, MOQ, at Mga Kinakailangan sa Sertipikasyon

Heavy Duty Centrifugal Fan Wholesale Pricing at MOQ

Para sa mga mamimili pagsusuri heavy-duty centrifugal fan pakyawan pagpepresyo at MOQ , the market segments sharply by fan size, material specification, and custom engineering content. Ang mga karaniwang tagahanga ng catalog sa katamtamang laki ng pang-industriya na hanay (impeller diameter 400–800 mm, motor power 4–30 kW) sa carbon steel construction ay ang pinakamataas na dami ng segment ng kalakal at nagdadala ng pinaka mapagkumpitensyang pagpepresyo sa mga MOQ na kasingbaba ng 1–5 unit. Ang mga custom-engineered na malalaking fan na higit sa 75 kW ay karaniwang mga single-unit o small-batch na mga order na may buong engineering documentation packages at lead time na 8 hanggang 20 linggo.

Dapat kasama sa pakyawan na kwalipikasyon sa pagkuha para sa mga pang-industriyang centrifugal fan ang sumusunod na dokumentasyon at mga kinakailangan sa pag-verify:

• Sertipiko ng pagsubok sa pagganap ng fan ayon sa ISO 5801 (pang-industriya na mga tagahanga — pagsusuri sa pagganap gamit ang mga standardized na daanan ng hangin) o AMCA 210 (mga pamamaraan sa laboratoryo ng pagsubok sa mga tagahanga para sa sertipikadong pagganap ng aerodynamic)
• Sertipiko ng pagsubok sa severity ng vibration ayon sa ISO 14694 (pang-industriya na tagahanga — mga detalye para sa kalidad ng balanse at mga antas ng panginginig ng boses) — Ang Grade BV-3 o mas mataas ay pamantayan para sa mga tagahanga ng tungkuling pang-industriya
• Sertipiko ng balanse ng impeller — ISO 1940-1 na kalidad ng balanse na grade G6.3 minimum para sa karaniwang tungkulin; G2.5 para sa katumpakan o mataas na bilis ng mga aplikasyon
• Sertipiko ng klase ng kahusayan ng motor IE ayon sa IEC 60034-30-1
• Ang sertipiko ng ATEX o IECEx para sa mga tagahanga na tinukoy sa mga potensyal na sumasabog na kapaligiran (mga kinakailangang kategorya ay depende sa pag-uuri ng zone)
• Mga sertipiko ng materyal (mga sertipiko ng mill) para sa impeller, shaft, at mga materyales sa pambalot ayon sa tinukoy na pamantayan
• Dokumentasyon ng pagpili ng dala na nagkukumpirma sa buhay ng tindig ng L10h sa na-rate na mga kondisyon ng pagpapatakbo — pinakamababang 40,000 oras ay pamantayan para sa tuluy-tuloy na tungkuling pang-industriya

FAQ

1. Ano ang pagkakaiba sa pagitan ng centrifugal fan at axial fan sa mga pang-industriyang aplikasyon?

A heavy-duty na centrifugal fan bumubuo ng pressure sa pamamagitan ng pag-convert ng rotational kinetic energy sa static pressure sa pamamagitan ng radial airflow sa isang volute casing. Nakakamit nito ang mataas na static pressures (500–15,000 Pa at mas mataas) sa medyo mas mababang volumetric flow rate, ginagawa itong angkop para sa mga duct system na may mataas na resistensya. Ang isang axial fan ay gumagalaw ng hangin parallel sa shaft axis at nakakamit ang mataas na rate ng daloy sa mababang static pressures (karaniwang mas mababa sa 500 Pa). Ang mga centrifugal fan ay mas gusto para sa ducted industrial ventilation, process air, at mga material handling system. Ang mga axial fan ay mas gusto para sa mga application na malaki ang volume, mababa ang resistensya gaya ng mga cooling tower at tambutso sa bubong.

2. Paano ko makalkula ang kinakailangang kapangyarihan ng motor para sa isang centrifugal fan?

Ang kinakailangang shaft power para sa centrifugal fan ay kinakalkula mula sa formula: P = (Q x Ps) / (3600 x eta), kung saan ang P ay shaft power sa kW, Q ay airflow volume sa m3/h, Ps ay fan static pressure sa Pa, at eta ay ang fan total efficiency na ipinahayag bilang decimal. Halimbawa, ang fan na naghahatid ng 20,000 m3/h sa 1,500 Pa na may 70% kabuuang kahusayan ay nangangailangan ng shaft power na (20,000 x 1,500) / (3,600 x 0.70) = humigit-kumulang 11.9 kW. Dapat piliin ang motor rated power nang hindi bababa sa 10–25% na mas mataas sa kinakalkulang halagang ito para makapagbigay ng sapat na service factor para sa startup at pagkakaiba-iba ng system.

3. Anong pamantayan ng panginginig ng boses ang nalalapat sa mga heavy-duty na centrifugal fan?

Ang mga Industrial centrifugal fan ay sinusuri laban sa ISO 14694, na tumutukoy sa mga limitasyon ng tindi ng vibration sa mga tuntunin ng vibration velocity (mm/s RMS) na sinusukat sa mga bearing housing habang tumatakbo sa rate na bilis at pagkarga. Para sa karaniwang heavy-duty na centrifugal fan, ang limitasyon sa pagtanggap ay karaniwang BV-3, na tumutugma sa maximum na vibration velocity na 4.5 mm/s RMS sa naka-install na kondisyon. Ang mga fan na naka-install sa mga flexible mount o gumagana sa mga sensitibong structural environment ay maaaring tukuyin sa BV-2 (2.8 mm/s RMS) o BV-1 (1.8 mm/s RMS). Dapat tukuyin ng mga mamimili ang kinakailangang grado ng vibration sa detalye ng pagbili at humiling ng mga talaan ng factory test para sa bawat unit.

4. Anong mga sertipikasyon ang kinakailangan para sa mga centrifugal fan na ginagamit sa mga sumasabog na atmospheres?

Ang mga centrifugal fan na naka-install sa mga lugar na nauuri bilang mga potensyal na sumasabog na atmospheres sa ilalim ng ATEX Directive 2014/34/EU (European Union) o IECEx system (internasyonal) ay dapat na sertipikado para sa naaangkop na kategorya ng kagamitan at gas o dust group. Ang kategorya ng kinakailangang kagamitan ay nakasalalay sa klasipikasyon ng zone ng lugar ng pag-install — Zone 1 o Zone 2 para sa mga panganib sa gas/vapor, Zone 21 o Zone 22 para sa mga panganib sa alikabok. Ang paggawa ng fan sa explosive atmosphere service ay nangangailangan ng mga kumbinasyon ng materyal na lumalaban sa spark (karaniwang hindi pumuputok na materyal na impeller kumpara sa casing, o non-metallic na konstruksyon), mga probisyon ng antistatic na grounding, at pagsunod sa klase ng temperatura upang maiwasan ang pagsiklab ng partikular na nasusunog na substance.
